International Rectifier，デッド・タイムを15nsに抑えるD級アンプ用ゲート駆動ICを発売

　米国International Rectifier社は，D級アンプ用のゲート駆動IC「IR2011」を発売する．D級アンプはMOSFETのスイッチング動作を利用して信号を増幅するアンプである．電力効率が80％以上と高いため，近年，携帯型のオーディオ機器や業務用アンプなどに利用されている．本ICの出力は100W～1,000Wであり，特にホーム・シアタ機器における需要を見込んでいる．

　出力側の二つのMOSFET（＋側と－側）を駆動させる際，両方が同時にONにならない（短絡故障しない）ように，スイッチングの時間をずらす必要がある．これをデッド・タイムと呼ぶが，この時間が長くなるほど出力波形のひずみが大きくなる．同社は，＋側のMOSFETと－側のMOSFETがONになるタイミングのずれを最大20nsにした．これによって，デッド・タイムの標準値を約50nsに短縮できた．調整すれば15nsまで抑えることができるという．

　本ICの耐圧は最大200V．MOSFETの駆動電流は1.0A（標準値）．最大動作温度は125℃．パッケージは，8ピンDIP（IR2011）と8ピンSOP（IR2011S）の2種類を用意する．

　同社はまた，本ICを搭載したD級アンプ評価ボードを提供する．スイッチング周波数は400kHz（調整可能）．定格出力は200W＋200W（出力インピーダンス4Ω）．電源電圧は±50V．なお，本評価ボードにおけるデッド・タイムは40ns～50ns固定．最大出力時の電力効率は約90％．

　本ICのサンプル出荷は2003年末の予定．

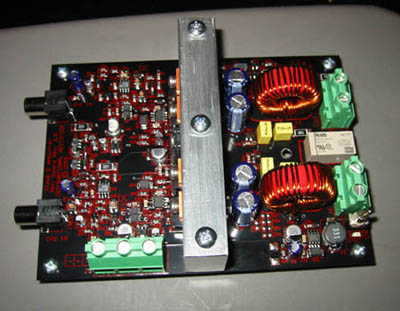

[写真1] D級アンプ評価ボード
