新日本無線，5V動作時に50pFの負荷を駆動できる水晶発振用ICのベアチップ供給を開始

　新日本無線は，5V動作時に50pFの負荷を駆動できる水晶発振用IC「NJU6360シリーズ」を発売する．発振用アンプや分周器，3ステート・バッファなどを内蔵している．本ICは，水晶振動子と組み合わせて利用する．供給形態はベアチップ．主に水晶発振器メーカなどに出荷する．

　本ICは，3ステート・バッファ回路をくふうすることによって，50pFの負荷に対応できるようになったという．従来，水晶発振器のバッファ回路の負荷容量は15pF程度であることが多かった．

　本ICでは，製造時に分周器を調整することによって，分周値を1倍，1/2倍，1/4倍，1/8倍，1/16倍，1/32倍のいずれかに設定できる．出力周波数は最大50MHz，電源電圧は2.7V～5.5V．動作電圧が3.3Vのときの出力電流は8mA，5.0Vのときは16mA．動作時の消費電流は最大7mA～15mA（負荷容量50pF，分周する周波数の値により変化する）．また，水晶の発振を安定させるためのコンデンサを内蔵している．ベアチップの外形寸法は0.7mm×0.75mmである．

　これとは別に，出力周波数が30MHz～75MHzの水晶発振用IC「NJU3670シリーズ」も発売する．本ICは，水晶振動子の3倍波の振動を利用する水晶発振器に用いられる．例えば，水晶振動子が10MHzのとき，本ICを利用すると30MHzの信号を出力できる．

　両ICシリーズの量産出荷の開始時期は2003年4月．

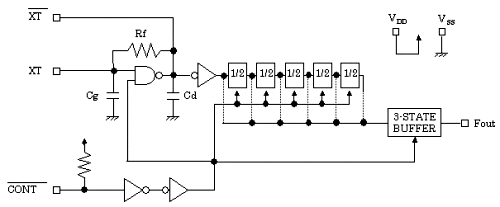

[図1] NJU6360シリーズのブロック図

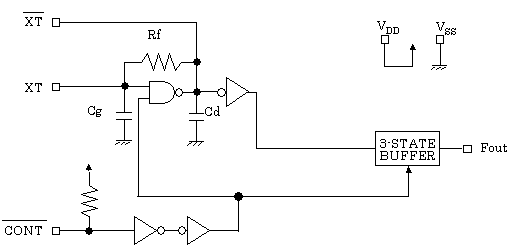

[図2] NJU6370シリーズのブロック図

[写真1] NJU6360シリーズ（右）とNJU6370シリーズ（左）外観

[表1] NJU6360シリーズとNJU6370シリーズの仕様
