Lattice,待機時電流が20μA~30μAと小さいComplex PLDを発売

 米国Lattice Semiconductor社は,待機時電流が最大20μA~30μAと小さいComplex PLDファミリ「ispMACH 4000Z」を発売した.リーク電流を減らすために,新たなトランジスタ構造を採用したという.電源電圧は1.8V.32マクロ・セル品を300MHzで動作させた場合の消費電力は約20mW.

 デバイス・アーキテクチャはispMACH 4000V/B/Cファミリと同じである.マクロ・セル数が32,64,128の3品種を用意する.ピン間伝播遅延時間は3.5ns~4.5ns,最大動作周波数は206MHz~265MHz.I/O電圧レベルは1.8V,2.5V,3.3Vに対応しており,5Vの信号を入力しても本Complex PLDが破壊されることはないという.JTAG ISP(in-system programming),バウンダリ・スキャン・テスト,活線挿抜,出力スルー・レート制御などの機能を備えている.

 パッケージはTQFPまたはBGA.32マクロ・セル品はすでに出荷を開始している.64マクロ・セル品と128マクロ・セル品は2003年中ごろに出荷を開始する予定.

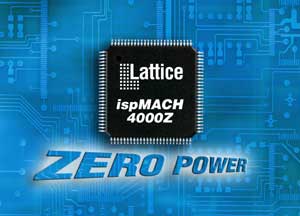

[写真1] ispMACH 4000Zの外観

[表1] ispMACH 4000Zファミリの概要

ispMACH 4032Z ispMACH 4032Z ispMACH 4032Z
マクロ・セル数 32 64 128
I/O数 32 32,64 64,92
最大動作周波数 265MHz 232MHz 206MHz
ピン間伝播遅延時間 3.5ns 4.0ns 4.5ns
待機時電流 20μA 20μA 30μA
パッケージ 49ピンBGA,
48ピンTQFP
48ピンTQFP,
100ピンTQFP
100ピンTQFP,
128ピンTQFP

■価格
1.00ドル以下(32マクロ・セル品,10万個購入時の単価)

■連絡先
ラティスセミコンダクター株式会社
TEL: 03-3342-0701
URL: http://www.latticesemi.co.jp/
