英国ARM社は，ARM11マイクロ・アーキテクチャを採用したマイクロプロセッサ・コア「ARM1136J-S」と「ARM1136JF-S」を開発した．ARM11は，同社が2002年4月に発表したマイクロ・アーキテクチャで，ARMv6命令セット・アーキテクチャに基づいている．ARM1136JF-Sは，ARM1136J-Sに浮動小数点演算コプロセッサを組み込んだものである．
ARMv6命令セット・アーキテクチャは，既存のThumb命令，DSP拡張命令，Java命令に加え，メディア拡張命令を含んでいる．これにより，音声/画像処理の性能が従来の2倍になったという．両プロセッサ・コアは，0.13μmルールのCMOSプロセスで製造した場合，動作周波数は400MHz，消費電力は0.4mW/MHz．
両プロセッサ・コアは，8段の整数演算パイプラインを使用している．ベクタ割り込みの機能と割り込み遅延短縮動作モードを備えている．割り込みのレスポンス・サイクル（割り込みが発生してからその割り込みの処理が行われるまでの時間）は20〜30クロック．また，専用DMA付きの高速ローカル・メモリ（Tightly Coupled Memory：TCM）を内蔵する．TCMは直接プロセッサ・コアにつながっている．アプリケーション・ソフトウェアからTCMを利用することもできる．
2002年12月に本プロセッサ・コアの設計データの提供を開始する．当初は論理合成可能なソフト・マクロを提供するが，2003年後半にはハード・マクロの提供も開始する予定．将来的には，90nmルールのCMOSプロセスで製造した場合に1GHz以上の周波数で動作するハード・マクロを提供するという．

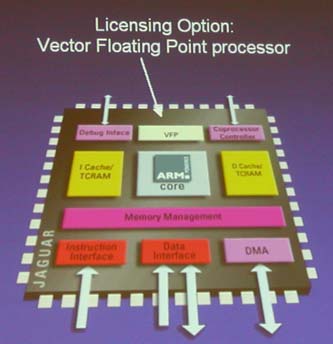

[図1] ARM1136J(F)-Sの構造．Fは，浮動小数点コプロセッサの有無を表す
[写真1] 説明を行うDavid Cormie氏（CPU Product Manager, ARM Holdings plc）
|
