Lattice,850Mbpsの全二重SERDES回路を最大16チャネル内蔵するスイッチLSIを発売

 米国Lattice Semiconductor社は,伝送速度850Mbpsに対応した全二重SERDES(serializer/de-serializer)回路を最大16チャネル内蔵するスイッチLSI「ispGDX2ファミリ」を発売した.本スイッチLSIは,任意のI/Oピン間を接続できる.I/O数やSERDESチャネル数などの異なる3品種を用意する.ネットワーク機器や交換機のスイッチ,マルチプロセッサのスイッチ・バスなどとして利用できる.

 周波数生成やスキュー管理に利用できるPLLを内蔵している.ジッタは150ps.LVTTL,LVCMOS,SSTL2/3,HSTL,GTL+,PCI-X,LVPECL,LVDS,Bus LVDSの入出力インターフェース規格に対応する.SERDESブロックにはクロック/データ・リカバリ回路が組み込まれている.10B/12Bと8B/10Bのエンコーディングやソース同期に対応している.電源電圧が1.8V,2.5V,3.3Vの3種類のバージョンを用意する.

 I/O数が256の品種はすでに出荷している.I/O数が64と128の品種は2003年前半に出荷する予定.

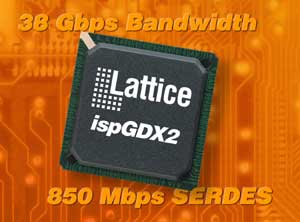

[写真1] ispGDX2ファミリの外観

[表1] ispGDX2ファミリの概要

型名ispGDX2-64ispGDX2-128ispGDX2-256
制御ブロック数4816
I/O数64128256
最大動作周波数(fMAX)330330300
入出力伝播遅延時間(tPD)3.03.03.5
SERDESチャネル数(全二重)4816
PLL数224
電源電圧1.8V,2.5V,3.5Vの3種類1.8V,2.5V,3.5Vの3種類1.8V,2.5V,3.5Vの3種類
パッケージ100ピンBGA208ピンBGA484ピンBGA

■価格
約29ドル(ispGDX2-256,25,000購入時の単価,2003年始め)

■連絡先
ラティスセミコンダクター株式会社
TEL: 03-3342-0701
URL: http://www.latticesemi.co.jp/
