アジレント,10.7mm角のCMOSイメージ・センサを発売

 アジレント・テクノロジーは,32ピンのCLCC(ceramic leadless chip carrier)パッケージに封止したCMOSイメージ・センサを発売した.CLCCパッケージは上端部やピンが平たんなので,光学系の調整を行いやすい.外形寸法は10.7mm×10.7mm×1.65mm.

 CMOSイメージ・センサは,ディジタル・カメラや携帯電話内蔵用カメラの撮像素子として使用されている.最近はこれらの製品の小型化・薄型化が進んでおり,イメージ・センサについても小型化の要望が高まっているという.

 解像度はCIF(352×288ピクセル)とVGA(640×480ピクセル).カラー用とモノクロ用がそれぞれ用意されている.モノクロのセンサは,指紋認識などの個人認証用装置,監視カメラ,2次元バーコード用スキャナなどの用途に使える.

 センサが捕らえた画像の一部を切り出す機能(ウインドニング)や,切り出す画像位置を移動させる機能(パニング)を備えている.これらを組み合わせることで,必要な部分の画像を切り出したり,切り出した画像にディジタル・ズームをかけることができる.

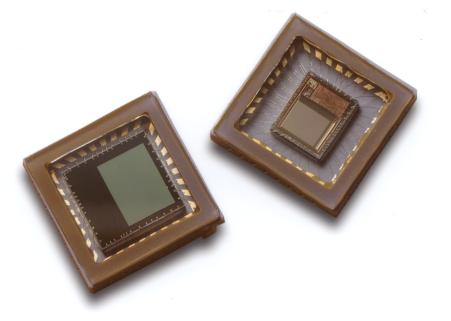

[写真1] VGAタイプ(左),CIFタイプ(右)

[表1] 主な仕様

型番 Agilent ADCS-1021 Agilent ADCS-1121 Agilent ADCS-2021 Agilent ADCS-2121
カラー/モノクロ カラー モノクロ カラー モノクロ
解像度 CIF(352×288pixel) VGA(640×480pixel)
電源電圧 3.3V
消費電力 150mW(動作時),150μW(スタンバイ時)
光学系サイズ 1/4インチ 1/3インチ
フレーム・レート 30フレーム/秒 15フレーム/秒
内蔵A-Dコンバータ 8ビット(固定) 10ビット,または8ビット
パッケージ 32ピン CLCC(10.7mm×10.7mm×1.65mm)

■価格
740円(Agilent ADCS-1021/1121,CIFタイプ)
1,080円(Agilent ADCS-2021/2121,VGAタイプ)

■連絡先
アジレント・テクノロジー株式会社
TEL: 0120-61-1280
URL: http://www.agilent.co.jp/
