Ansoft，電磁界シミュレータ，回路シミュレータ，システム・シミュレータを統合した高周波アナログ回路設計環境を発売

　米国Ansoft社は，電磁界シミュレータ「Ensemble V7」，回路シミュレータ「Harmonica V8.5」，システム・シミュレータ「Symphony V8.5」を統合した高周波アナログ(RF)回路設計環境「Ansoft Designer」を発売する．従来，同社はこれらのシミュレータを個別のポイント・ツールとして販売していた．そのため，電磁界シミュレータと回路シミュレータを組み合わせて利用する場合，ユーザはまず電磁界シミュレータを使って高周波アナログ回路（物理的な配線形状）を解析し，その結果をもとにsパラメータで表現したマクロ・モデルを作成し，このマクロ・モデルを回路シミュレータに入力していた．今回の設計環境では，こうした一連の作業を自動化できる．

　高周波アナログ回路設計において，回路シミュレータと電磁界シミュレータを組み合わせて利用するケースは珍しくない．例えばスパイラル・インダクタどうしの電磁結合などは，回路シミュレータでは解析できない．一方，トランジスタなどの能動素子を電磁界シミュレータで取り扱うことはできない．Ansoft Designerは，複数の解析ツール（解析アルゴリズム）を備えている．ユーザは，回路ごとに適用する解析ツールを選択できる．

　今回の設計環境は，回路シミュレーションにおいて，時間領域の解析と周波数領域の解析を同時に行える．電磁界シミュレーションでは，モーメント法をもとにした「SVD FastSolve」と呼ぶ高速化技術を導入している．例えば16×16のパッチ・アレイ・アンテナを8時間40分で解析できたという（400MHz動作のCPUを搭載したパソコンで実行．使用メモリ容量は最大781Mビット）．

　Windows 2000/XPが稼働するパソコンの上で動作する．2002年10～11月に出荷を開始する予定．

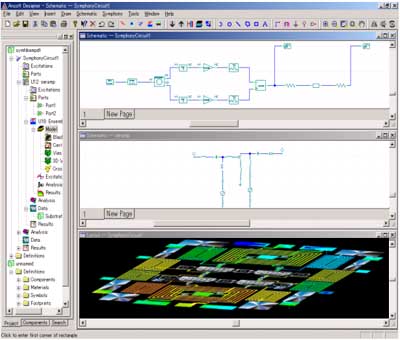

[図1] Ansoft Designerの画面例
