米国Xilinx社は，民生機器市場をねらったFPGAファミリ「Spartan-IIE」を発売した．民生機器分野で使われているASICの代替をねらう．Spartan-Ⅱファミリをはじめとする他のFPGAファミリとは，ビット・ストリーム，ピン配置ともに互換性がない．コストと関連するチップ面積の縮小化を優先したという．
Spartan-IIEファミリは，Virtex-Eアーキテクチャをベースにしている．5万～30万ゲート規模の5品種を用意する．コア電圧は1.8V．I/Oは19種類の規格に対応する．LVDSなどの差動信号がサポートされ，400Mbps以上の通信速度を実現できるという．
Spartan-Ⅱファミリの設計は，同社のFPGA開発ツールであるISE 4.1iを使って行う．無償版のISE WebPACKでも設計できる．

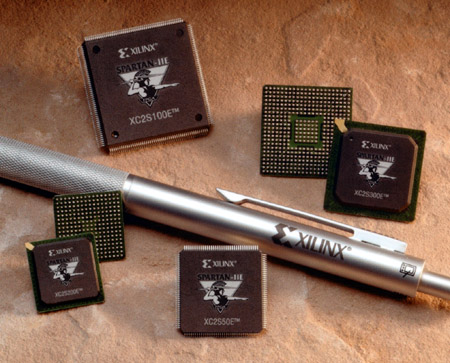

[写真1] Spartan-IIEファミリの外観
[表1] Spartan-IIEファミリの概要
| 型名 |
XC2S500E |
XC2S100E |
XC2S150E |
XC2S200E |
XC2S300E |
| システム・ゲート数 |
50,000 |
100,000 |
150,000 |
200,000 |
300,000 |
| ロジック・セル数 |
1,728 |
2,700 |
3,888 |
5,292 |
6,912 |
| 内蔵メモリ容量（ビット） |
32K |
40K |
48K |
56K |
64K |
| 差動I/Oペア数（最大） |
84 |
86 |
114 |
120 |
120 |
| シングルエンドI/O数（最大） |
182 |
202 |
263 |
289 |
329 |
| 対応PROM |
XC17S50A |
XC17S100A |
XC17S150A |
XC17S200A |
XC17S300A |
■価格
6.95ドル（XC2S50E-TQ144，2002年下半期に25万個購入時の単価）
17.95ドル（XC2S300E-PQ208，2002年下半期に25万個購入時の単価）
■連絡先
ザイリンクス株式会社
TEL: 03-5321-7711
URL: http://www.xilinx.co.jp/
|
|
