Liner Technlogy社,1.2MHzの薄型SOTパッケージに封止した昇圧用DC-DCコンバータ発売

 米国Liner Technlogy社は,6ピン薄型SOTパッケージに封止した同期整流式昇圧DC-DCコンバータ「LTC3400」を発売した.ディジタル・カメラやGPSレシーバなど向けに開発された.

 今回の製品のスイッチング周波数は1.2MHzに固定されている.そのため,出力トランスの巻数が少なくすみ,トランスの外形から決まるコアの有効断面積を小さくできる.小型のインダクタやコンデンサを使用することができるので,全体の実装面積を抑えることができるという.また,nチャネルMOSFETとpチャネルMOS同期整流器を内蔵しているため,効率は92%と高い.内部補償される電流モードの制御方式はPWM(pules width modulaition)である.また,アンチ・リンギング制御回路を内蔵している.消費電力は,バースト・モード時が19μA,シャット・ダウン時が1μA以下になる.

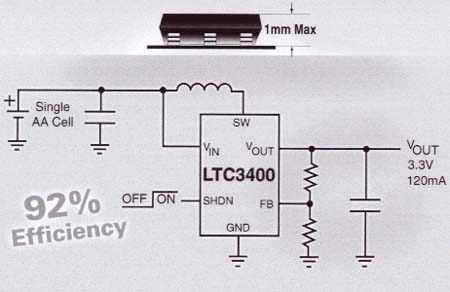

[写真1] LTC3400の外形と3.3V単体セルの昇圧用DC-DCコンバータのブロック図

[表1] LTC3400の絶対最大定格

入力電圧
-0.3~6.0V
スイッチ電圧
-0.3~6.0V
フィードバック電圧
-0.3~6.0V
出力電圧
-0.3~6.0V
動作温度範囲
-40~85℃
保存温度範囲
-65~150℃
リード温度
はんだ付け10秒,300℃

■価格
235円から(1,000個購入時の単価)

■連絡先
リニアテクノロジー株式会社
TEL: 03-5226-7291
URL: http://www.linear-tech.co.jp/
