Avant!，自動車のパワー・システム向け設計環境を発売

　米国Avant!社は，自動車のパワー・システム向け設計環境「iQBus」を発売する．同社のミックスト・シグナル設計環境「SaberDesigner」とワイヤ・ハーネス設計環境「SaberHarness」に，自動車システム向けの部品ライブラリを組み合わせた．

　iQBusを利用する場合，以下の手順で設計を行う．

1) 機能データベースから必要な機能（たとえばブレーキ・システム，ヒータ，自動変速機，速度メータ，オーディオ機器，カーナビなど）を選択する．

2) トポロジの仕様を定義する．たとえば，DC/DCコンバータの数，蓄電池の数と位置，パワー管理の方法，14V/42Vバスに接続される負荷，Xバイ・ワイヤの採用などを決定する．

3) サブシステム（部品）を設計する．パワー・デバイス，蓄電池などのモデルを開発する．

4) 2次元的な部品やケーブルの配置を決定する．ワイヤ・ハーネスを最適化する．

5) 部品やケーブルの配置情報を3次元機械系CAD（Catiaなど）へ転送して，3次元的な配置を決定する．

6) 故障モード影響解析（FMEA）を行う．

　iQBusの部品ライブラリには，約3万の部品データが登録されているという．また，ユーザが発電機，蓄電池，ヒューズ，ケーブル，MOS FET，ダイオード，磁気部品などのデータを作成するツールも用意されている．

　対応するOSは，Solaris 2.6/2.7/2.8，HP-UX 10.2/11.0，Windows NT4.0(SP5)/2000(SP1)，IBM AIX 4.3.2．2001年第3四半期中に出荷を開始する予定．

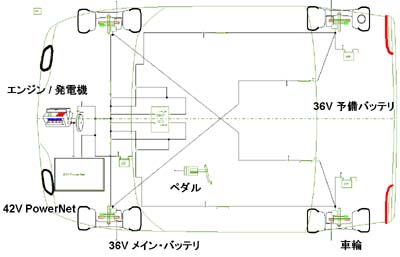

[図1] iQBusが対象としているシステムの例

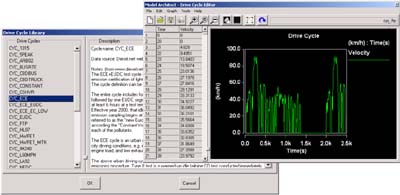

[図2] iQBusの画面例
