懸賞付きクイズ：『E検定』の問題にチャレンジ！ ―― 成績優秀者には図書カードをプレゼント

　懸賞付きクイズのコーナーです．

　『E検定 ～電気・電子系技術検定試験～®』の模擬問題の中から10問を以下に示します．問題は四者択一で，回答時間の目安は15分間です．回答フォームに，正しい回答と必要事項をご記入ください．成績優秀者の上位5名の方に，全国共通図書カード（500円分）をプレゼントします（同点の方がいた場合は，抽選となります）．

　なおここで使用している問題は，『E検定 ～電気・電子系技術検定試験～®』の過去問題集（2012年春期実施分）や，現在，実施中の2012年秋期の試験問題には含まれていません．本懸賞付きクイズのために公開された新規の問題です（問題の作成は株式会社フュートレックが担当しました）．

　回答フォームによる応募は締め切りました．正解とその解説はこちら．当選者の発表は，賞品の発送をもって代えさせていただきます．

 【問1】　分野：電子回路　　難易度：レベル1
　回路図においてエミッタ接地電流増幅率β＝100の時，ベース接地電流増幅率αはどれか．

ア　β/(β-1)　　　イ　β/(β+1)　　　ウ　(β-1)/β　　　エ　1/β

 【問2】　分野：電子回路　　難易度：レベル2

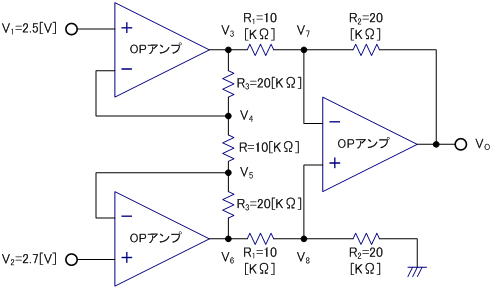

　図の差動増幅回路において，出力電圧V_Oは何[V]か．

ア　1　　　イ　2　　　ウ　3　　　エ　4

【問3】　分野：デジタル　　難易度：レベル2

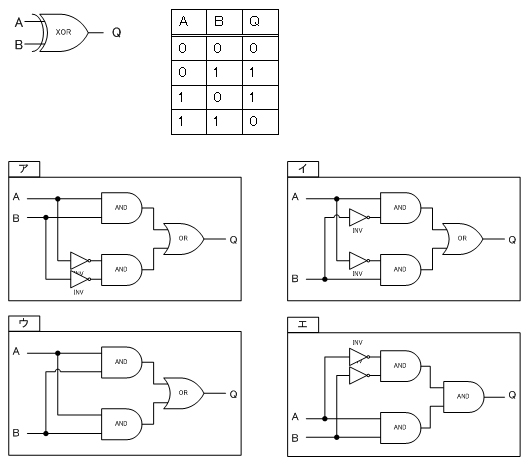

　XORの真理値表と同じ動作をする論理ゲートはどれか．

【問4】　分野：デジタル　　難易度：レベル2
　どちらかの言語を選んで，問題に答えなさい．

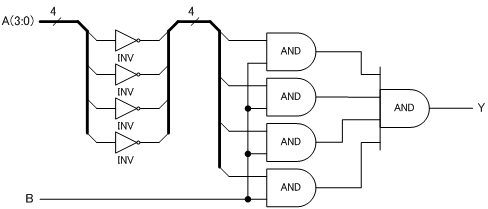

　図の回路を正しく記述したものはどれか．

【Verilog HDL】
　　　wire [3:0] A ;
　　　wire      B,Y ;

　　　〔1〕　　assign Y = &(~A) & B ;
　　　〔2〕　　assign Y = A & B ;
　　　〔3〕　　Y <= (not A) and B ;
　　　〔4〕　　assign Y = ~A[3] & ~A[2] & ~A[1] & ~A[0] & B ;


【VHDL】
　　　signal A : std_logic_vector(3 downto 0) ;
　　　signal B : std_logic ;
　　　signal Y : std_logic ;

　　　〔1〕　　Y <= '1' when(A = "0000" and B = '1') else '0' ;
　　　〔2〕　　Y <= A and B ;
　　　〔3〕　　assign Y = (~&A) & B ;
　　　〔4〕　　Y <= (not A(3)) and (not A(2)) and (not A(1)) and (not A(0)) and B ;

ア　〔1〕と〔4〕　　　イ　〔2〕　　　ウ　〔3〕　　　　エ　〔1〕と〔2〕と〔3〕と〔4〕

【問5】　分野：電気回路　　難易度：レベル1
　交流電圧の実効値と最大値の関係を表す式はどれか．
　ただしVは実効値，V_mは最大値とする．

ア

イ

ウ

エ

【問6】　分野：電気回路　　難易度：レベル3
　図に示すように抵抗R，リアクタンスX，コンダクタンスG，サセプタンスBを接続し交流電圧を加えた場合，電源電流I₀と抵抗電流I₁の位相差はいくらか．

ア

イ

ウ

エ

【問7】　分野：電磁気　　難易度：レベル1
　図のように二つの電子を持つ原子がある．この原子核が持つ正の電荷は何個か．

ア　0　　　イ　1　　　ウ　2　　　エ　4

【問8】　分野：半導体　　難易度：レベル3
　以下の集積回路とプロセスの説明文において空欄部を埋めた組み合わせで正しいのはどれか．

　抵抗素子は（ A ）と（ B ）のパラメータを持つ．（ A ）は素子に印加されるバイアス電圧による抵抗値の変化を係数にしたもので，（ B ）は素子の温度による抵抗値の変化を係数としたものである．MOSトランジスタ素子においては，（ C ）のバラつきをモデル化したMOSミスマッチモデルがある．これは所定の近接配置を行ったときのバラつきをMOS構造パラメータに応じて計算させるためのものである．

　微細なプロセスほど配線層間の距離が縮小する事による結合を避けるために，絶縁には（ D ）絶縁膜が用いられ，MOSトランジスタのゲート絶縁膜にはリーク電流を軽減するなどのために（ E ）絶縁膜が用いられる．

ア　A：電圧係数　　　B：温度係数　　　C：閾値電圧　　　D：low-k　　　　E：High-k

イ　A：電圧係数　　　B：温度係数　　　C：閾値電圧　　　 D：High-k　　　E：low-k

ウ　A：電圧係数　　　B：温度係数　　　C：寸法　　　　　 D：low-k　　　 E：High-k

エ　A：温度係数　　　B：電圧係数　　　C：ドレイン電流　　D：High-k　　　E：low-k

 【問9】　分野：信頼性設計　　難易度：レベル2
　ある機器が1000時間の稼動中に200時間目で故障し修理を受け，次に700時間目で故障し修理を受けた．この機器のMTBFは何時間か．

ア　100　　　イ　250　　　ウ　350　　　エ　450

【問10】　分野：計測　　難易度：レベル2
　図に示すように3電極を地中に埋設したとする．各電極間の抵抗が各々r_a，r_b，r_c，各接地抵抗がR₁，R₂，R₃としたとき接地抵抗はいくらか．

ア

イ

ウ

エ

 （全10問）
