無償ツールで実践する「ハード・ソフト協調検証」(6) ―― 協調シミュレーションを実行する

Verification Enginnerの戯言

tag: 半導体

技術解説 2010年1月15日

 次は,このavalon_cpuモジュールをSOPC Builderのライブラリとして登録します.

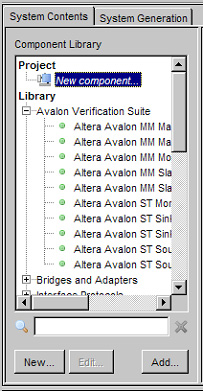

 図17のSystem Contentsタグを選択し,「Project」の下の「New component」をマウスでクリックします.そして,右下の[Add]ボタンを押します.


図17 新しいコンポーネントの追加

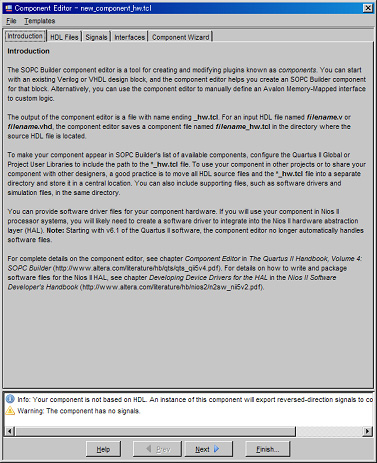

 図18のようなウィンドウが表示されるので,下の[Next]ボタンをクリックします.


図18 Component EditorのIntroduction

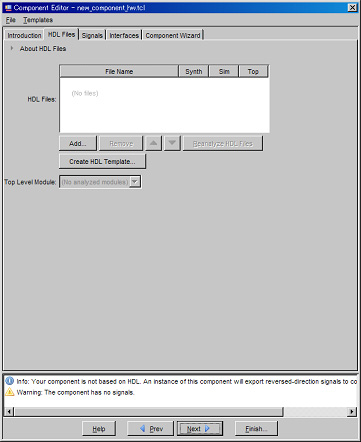

 図19の画面が表示されるので,[Add]ボタンをクリックしてavalon_cpu.svファイルを選択します.


図19 Component EditorのHDL Files

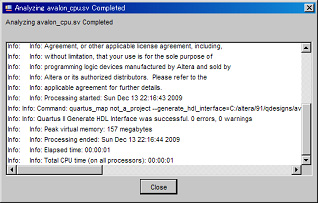

 ファイルをチェックし終えると,図20のようなウィンドウが表示されます.[Close]ボタンをクリックし,そのあと[Next]ボタンをクリックします.


図20 avalon_cpu.svの解析結果

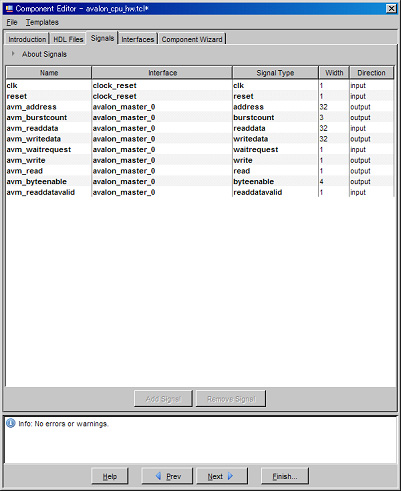

 すると,図21のウィンドウが表示されます.


図21 Component EditorのSignals

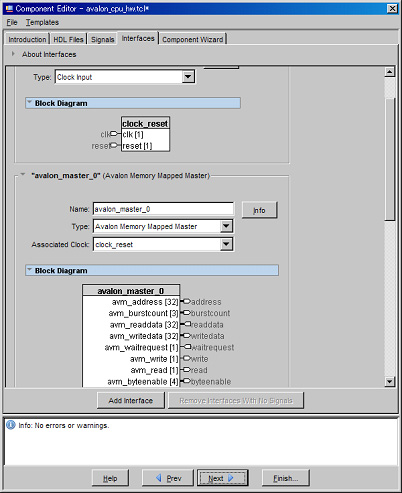

 ここでも[Next]ボタンをクリックすると,図22のウィンドウが表示されます.


図22 Component EditorのInterfaces

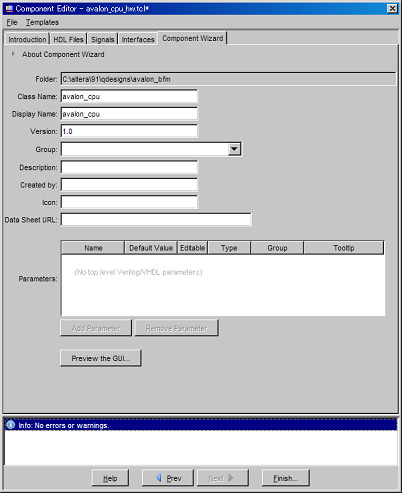

 また,ここでも[Next]ボタンをクリックすると,図23のウィンドウが表示されます.


図23 Component EditorのWizard



 ここで[Finish]ボタンをクリックすると,図24のメッセージが表示されます.[Yes, Save]ボタンをクリックして終了します.


図24 Save Changesのメッセージ

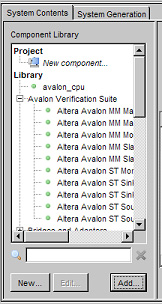

 この時点でavalon_cpu_hw.tclというファイルが生成され,このファイルがSOPC Builderへのライブラリ設定ファイルになります.ライブラリ化されると,図25のようにLibraryにavalon_cpuが登録されます.


図25 ライブラリとして登録されたavalon_cpu



 このavalon_cpuをAltera Avalon MM Master BFMの代わりに使った例が図26になります.



図26 Altera Avalon MM Master BFMをavalon_cpuに置き換えた




(第7回へ続く)
