『E検定』レベル3の問題例（電子回路）

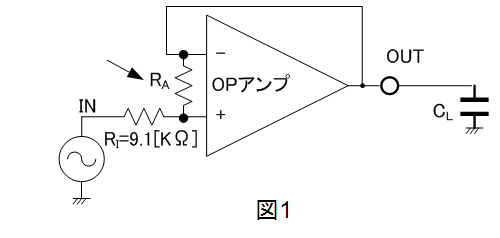

　利得帯域幅積GBW＝10[MHz]でバッファの構成にしても十分位相余裕のあるOPアンプを使い，以下の回路のように容量負荷C_Lを接続したところ，2ndポールが1[MHz]に発生し，バッファではリンギングが大きくなった．

　対策として正負入力間に抵抗R_Aを接続してリンギングを抑えた．
　出来るだけ広帯域にて矩形波入力時のオーバーシュートが25%以下となる抵抗値は何[kΩ]か．
　但し，接続したC_Ｌは周波数特性がフラットだとする．

ア　約0.1　　　　イ　約1　　　　ウ　約10　　　　エ　約51

【答】　イ

【解説】

　図1のR_Aを求めていきます．

　この回路でのノイズゲインをA_Nとすると以下の式にて表せます．

　このOPアンプのGB積は10[MHz]なので，2ndポールが1[MHz]にあるということは，10/1で開ループ特性上での10[倍]のゲインを示しています．ノイズゲインを上げて開ループ特性と同じに設定にすれば，位相余裕は概ね45[°]となるのでリンギングを押さえることが出来，帯域も広く設定できます．

　（位相余裕45[°]にてオーバーシュートは20[%]程度）

　A_N＝10[倍]となるR_Aを以下の式（式1を変形したもの）にて求めます．

　この時，帯域は1[MHz]以上となります．
