『E検定』レベル2の問題例（ディジタル）
2012年1月31日
Verilog HDLでステート・マシンを設計してシミュレーションで確認すると仕様どおりに動作していない（ステート2からステート0へ状態が遷移しない現象）．RTL，テストベンチ，シミュレーション結果，状態遷移図を参考にして，原因を選びなさい．
ア RTLのステート・マシン記述で，ステート2からステート0への移行条件が記述されていないため，ステート・マシンが動作しない．
イ RTLの組み合わせ回路always記述で，センシティビティ・リストが不完全なため，ステート・マシンが動作しない．
ウ テストベンチの記述（initial文）にあるB＝1の入力時にA＝1も成立しているため，ステート・マシンが動作しない．
エ テストベンチの記述にある設計対象のインスタンス化で，接続される信号が間違っているため，ステート・マシンが動作しない．
【答】 イ
【解説】

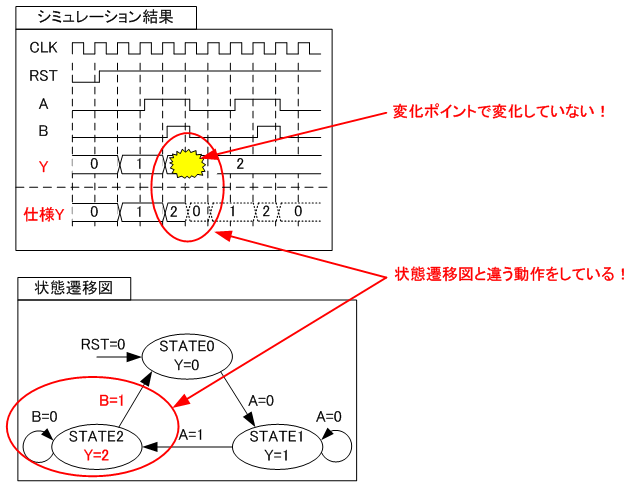

問題で「シミュレーションで確認すると仕様どおりに動作していない」と問われていることから，「シミュレーション結果」の見るべきポイントはYと仕様Yの部分と，「状態遷移図」のSTATE2の部分です．「シミュレーション結果」が示すAやBの入力信号の状態を見ても，入力の仕様的に問題無いことから「テストベンチ」に問題が無いことがわかります．この時点で選択肢ア～エで問われているウとエに関しては選択対象外になります．よって「RTL」のステート・マシン記述に原因があることになります．

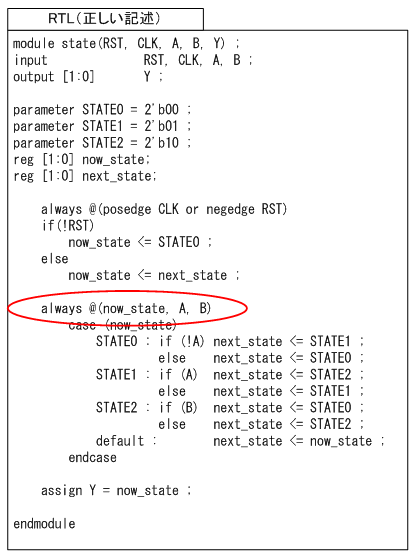

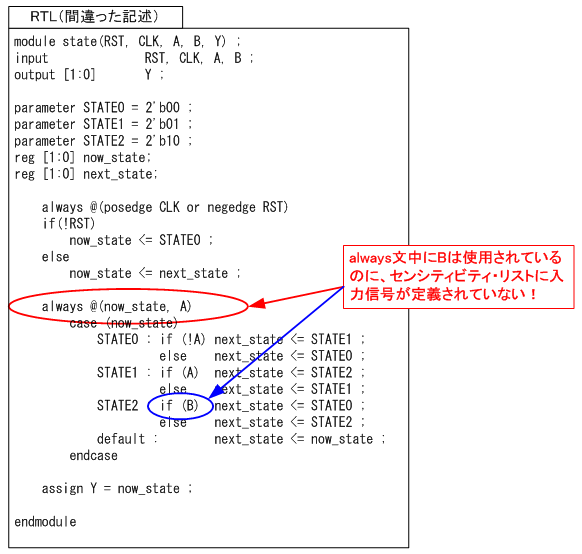

ステート・マシンの状態遷移条件が揃っているのにもかかわらず，変化するべきポイントで変化しない原因は，always文で記述されたステート・マシンの信号定義です．always文はセンシティビティ・リストに定義する信号の変化を常に見ることを行っています．よってセンシティビティ・リストが不完全であると，STATE2の状態遷移条件である入力信号Bの信号をalways文の中に記述してあっても，その信号の変化を見つけることができないので，シミュレーション結果のような動作になってしまいます．
