Electronic Design and Solution Fair 2003 with FPGA/PLD Design Conference |
 |

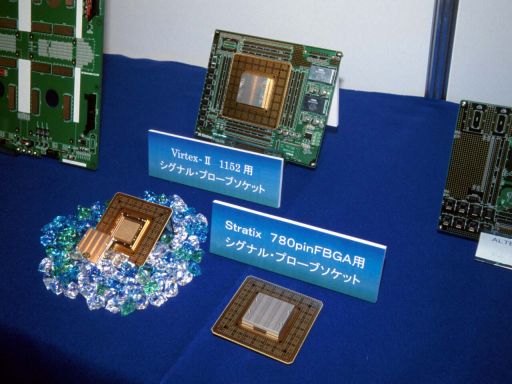

エス・イー・アールのFPGA用ソケット．プローブ基板をはさみ込んでおり，すべてのI/O信号の波形測定ができる．信号プローブ・ラインの特性インピーダンスは50Ω．BGAソケットであるが，はんだづけなしに使うことができる．Xilinx社のVertex-Ⅱ向け1152ピンとAltera社のStratix向け780ピンの2種類がある．電源ラインなどI/O以外の信号は引き出されていないため，指定のデバイス以外では使用できない．開発元のエスケーエレクトロニクスによる展示．
|
|
|
