日立製作所は，USB(Universal Serial Bus)規格Rev.1.1準拠のUSBホスト/ファンクション回路とカラーLCDコントローラを搭載した32ビットRISCプロセッサ「SH7727」を発売した．CPUコアは，32ビットRISCプロセッサ「SH3-DSP」．動作周波数については，160MHzと100MHzの製品がある．パッケージは，HQFP-240ピンおよびCSP-240ピンの2種類を用意している．2001年7月からサンプル出荷を開始する．1万個購入時の単価は，HQFP-240パッケージの100MHｚ版が2,300円．
USBホストは，アイソクロナス，インタラプト，コントロール，バルク転送をサポートしている．最大12Mbpsのデータ転送を行える．パソコン向けデバイス・ドライバなどで採用されているOpenHCI(Open Host Controller Interface)仕様に準拠している．USBファンクションは，インタラプト，コントロール，バルク転送をサポーしている．USBトランシーバを内蔵しており，バッファなどの外付け部品は不要である．
カラーLCDコントローラは，STN/DSTN/TFT液晶パネルに対応している．表示画像データを格納するメモリは，UMA(Unified Memory Access) アーキテクチャを採用している．640×480ドットの画面サイズの場合，最大65,536色を表示できる．2.4Kバイトのライン・メモリ・バッファも内蔵している．
また，オンチップ・デバッグ機能を搭載している．同社の開発ツール「PCカードエミュレータE10A」を使用すると，最大動作周波数でリアルタイムにエミュレーションを行える．
このほか，AFE(Analog Front End)のICと接続できるインターフェースやオーディオCODEC ICに直接接続できるインターフェースをもっている．MMU(Memory Management Unit)やDMAコントローラのメモリ管理機能，A-D/D-A変換器，シンクロナスDRAMなどの各種メモリ・インターフェース，IrDA(Infrared Data Association)Ver.1.0，PCMCIAコントローラなどの機能を内蔵している．

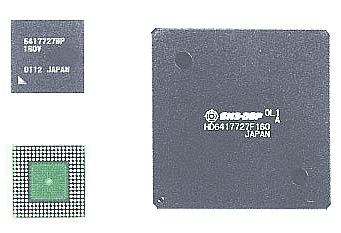

［図1］USB回路とLCDコントローラを内蔵した32ビットRISCプロセッサ「SH7727」
