技術資料

概要資料 最終更新日
サーベイヤ計画目論見書 Ver.0.3
（surveyor_r03.pdf　71Kバイト）		 2004.2.5
Hamana-1開発計画書 Ver.0.2
（hamana1_r02.pdf　101Kバイト）		 2004.3.28

システム仕様書 最終更新日
システム仕様書 Ver.3
（systemspec_r03.pdf　73Kバイト）		 2004.6.7
打ち上げシーケンス Ver.3
（sequence_r031.pdf　20Kバイト）		 2004.7.16
管制発射装置サブシステム仕様書 Ver.040629-1
（control_subsystemspec_r0406291.pdf　46Kバイト）		 2004.6.29
基地局サブシステム仕様書 Ver.1
（base_subsystemspec_r01.pdf　160Kバイト）		 2004.6.9
データ・ロガーのマイコン対GPS，マイコン対フラッシュ・メモリのインターフェース仕様
（report_if.pdf　20Kバイト）		 2004.5.23
データ・ロガーの制御ソフトウェア仕様 Ver.4　[NEW]
（report_program4.pdf　413Kバイト）		 2004.8.4
データ・ロガーの回路図
（circuit_0715.pdf　40Kバイト）		 2004.7.15

周辺技術 最終更新日
到達高度試算
（calc_20040804.pdf　10Kバイト）		 2004.8.4



図・写真

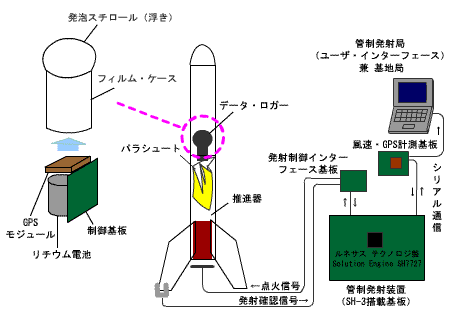

●ロケットと管制発射装置の概要


　

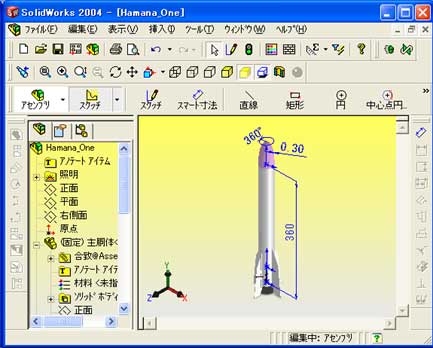

●Hamana-1の3Dモデル


米国SolidWorks社の3次元CADツールで描いたもの．
　

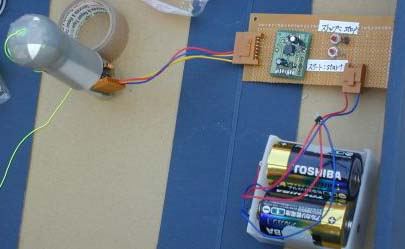

●データ・ロガー収納ケース（ロケット搭載前）


ロケット搭載前にGPSモジュールを起動し，衛星を捕捉している．右上にあるのは，GPSデータ記録の開始ボタンと停止ボタンを搭載した制御基板である．データ・ロガーは収納ケースのすぐ下に置かれている．
　

●データ・ロガー（GPSモジュール＋制御基板）

左がGPSモジュール．右は制御基板（裏）．電波ビーコン発信モジュールが実装されている
左がGPSモジュール．右は制御基板（裏）．電波ビーコン発信モジュールが実装されている．

制御基板（表）．AVRマイコンとフラッシュ・メモリが実装されている
制御基板（表）．AVRマイコンとフラッシュ・メモリが実装されている．
　

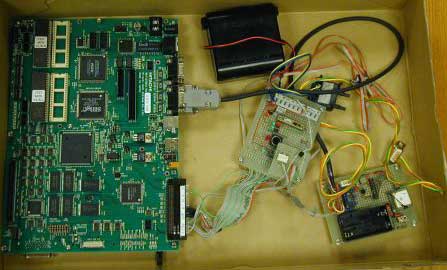

●管制発射装置


主基板（左）はSH-3評価ボードの「Solution Engine SH7727」．中央が発射制御インターフェース基板，右が風速計測・GPS計測用の子基板である．
　

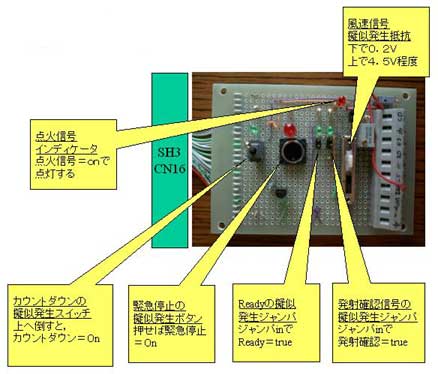

●発射制御インターフェース基板


　

●舘山寺温泉付近のジオラマ（製作：二上美江氏）


　

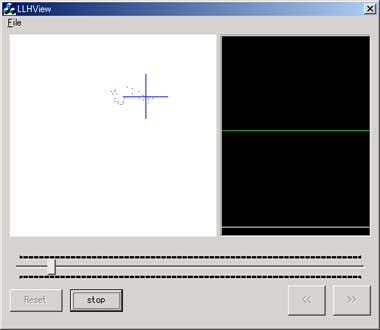

●飛行軌道表示ソフトウェア


　

●打ち上げ前日の写真 →組み込めない写真館「Hamana-1打ち上げ前夜」へ

●打ち上げ当日の写真 →組み込めない写真館「Hamana-1打ち上げ当日」へ
