今回の基板で用いたS1C17702の表示RAM(以降Video RAM:VRAM)はこのような感じです.
unsigned char
1行目0x80000~0x80047 (72バイト)
2行目0x80100~0x80147
3行目0x80200~0x80247
4行目0x80300~0x80347
0x80000 0x80047
+------------------------+
| |
| |
| |
| |
+------------------------+
0x80300 0x80347
一番上がビット0~一番下がビット7
■ ビット0
□
□
□
□
□
□
□ ビット7

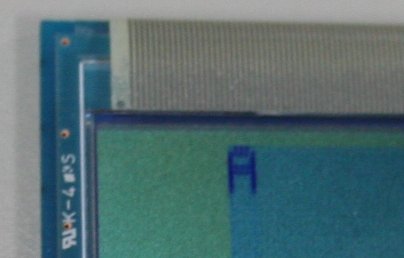

ちょっと表示がガタガタですが,こんな感じです.たとえば,下記のように文字「A」の形で左上に表示したい場合,
□■■■□
■□□□■
■□□□■
■■■■■
■□□□■
■□□□■
■□□□■
□□□□□
0x80000から0x7e,0x09,0x09,0x09,0x7eを書き込むことになります.
こんな感じです.続く.
