画面へのパターン表示ができたので，次はpset()関数で点を打つ実験．
int pset(x,y); でx=0～71，y=0～31の範囲で点を打ちます．点を打つといっても結局はアドレスを計算してそこにデータを書き込むだけです．
アドレスの計算式ですが，座標(0,0)のアドレスが0x80000で，xが1増えるごとにアドレスが1増える．面倒なのがyの計算で，yが8増えるごとに0x100増えます．先日のVRAMのアドレスの項参照のこと．ということで計算式は，
p = vram+(y/8)*0x100+x;
になります．ここに書き込むデータですが，y座標=0,8,16,24のときは0x01，y座標＝1,9,17,25のときは0x02となります下記図参照．
■ ビット0 0x01を書き込むとこうなる．
□
□
□
□
□
□
□ ビット7
□ ビット0
■ 0x02を書き込むとこうなる
□
□
□
□
□
□ ビット7
ということでシフト演算子を使って，
unsigned char data=1;
data <<=(y % 8); // 書き込むデータ
となります．ということで関数は以下の通り．
int pset(int x, int y){
const unsigned char *vram=0x80000;
unsigned char *p;
unsigned char data=1;
//範囲チェック
if ((x>72)||(y>32)){
return (-1); //以上終了
}
p = vram+(y/8)*0x100+x; //アドレスの計算
data <<=(y % 8); // 書き込むデータ
*p = data;
return (0); //正常終了
}
入力値xとyの範囲チェックもちゃんとやってます．意外と重要．これを以下のように呼び出します．
for (i=0; i<32; i++){
pset(i,i);
}

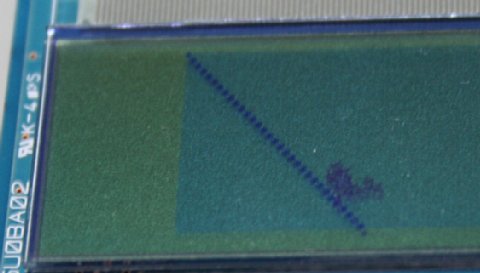

するとこんな感じ．
斜め線です．右下のゴミは液晶のゴミです（余った基板使ってるので…）．
ところでバグあり版って何？ 続く．
