評価ボードやベースバンドLSI，計測器など，Bluetooth 1.1準拠製品の展示が目立った

　――MST 2001レポート

　

　2001年11月20日〜22日，東京ビッグサイト（東京都江東区）にて，組み込み分野の展示会である「MST2001」が開催された．今年は約260社が出展した．Bluetoothなどの無線機器，ATA SerialバスやUSB2.0などのインターフェース機器，Java関連製品などが展示された．

●省電力動作時の消費電力1mW以下のBluetooth評価ボード

　Bluetoothは，2.4GHz（IMSバンド）の電磁波を利用して携帯電話やパソコンなどの機器間でデータや音声をやり取りする無線通信方式である．通信距離は約10m，データ通信速度は最大約1Mbps，音声通信速度は64kbpsである．

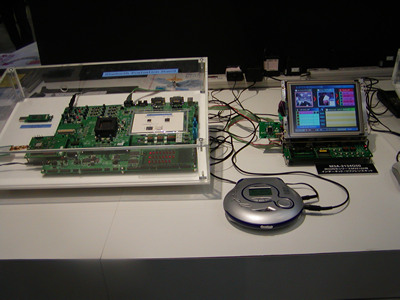

　三菱電機は，省電力動作時の消費電力が1mW以下のBluetooth評価ボードを展示した（写真１）．Bluetooth RFモジュールとBluetoothベースバンドLSI，Bluetoothプロトコル・スタックを組み合わせて通信を行った．

　BluetoothベースバンドLSI「M64110WG」は，Bluetoothバージョン1.1に準拠している．HCI(host controller interface)-UARTインターフェース，リンク・マーネジャのほか，ベースバンド回路やリンク回路のコントローラを備えている．動作クロック周波数は通常16MHzで，消費電力はおよそ50mW．省電力動作時になると，動作クロック周波数は32.768KHzに切り替わる．そのときの消費電力は1mW以下．1対7のピコネットに対応している．外形寸法は9.0mm×9.0mmである．

　Bluetooth RFモジュール「FA64846」はRFトランシーバIC（RF機能，IF機能，ローカル発振器，VCOの可変容量を内蔵）と周辺部品を搭載している．外付け部品はアンテナのみになる．2.5GHzのPLLを内蔵している．外形寸法は，12mm×10.4mm×2.7mm．

●2Mビットのフラッシュ・メモリを内蔵するBluetoothベースバンドLSI

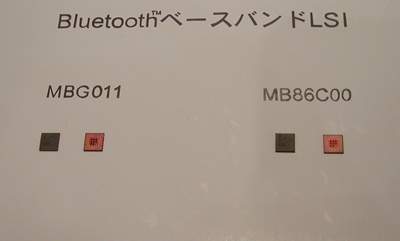

　富士通は，BluetoothベースバンドLSI「MBG011」と「MB86C00」を展示した（写真2）．MBG011は2Mビットのフラッシュ・メモリを搭載している．Bluetoothバージョン1.1に準拠している．ARM7TDMIプロセッサや8.0MHz〜32.0MHzの周波数に対応したPLLを内蔵している．外形寸法は8mm×8mm×0.93mm．量産出荷は2002年3月からの予定．一方，MB86C00は，MBG011からフラッシュ・メモリを取りのぞいたLSIである．

●通信機能を持ったBluetoothプロトコル・アナライザ

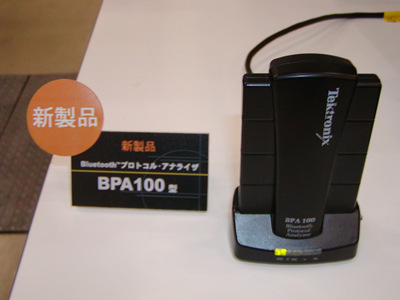

　ソニー・テクトロニクスは，Bluetoothプロトコル・アナライザ「BPA100型」を展示した（写真3）．Bluetoothバージョン1.1に準拠している．BPA100型は解析機能に加えて，通信機能を備えている．データ構造を解析したり，エラー・パケットを送出して，開発している機器の反応をチェックすることができる．

●JavaチップとJTRONを搭載したPDA

　富士通とユニコムオートメーションは，それぞれのブースで，富士通のJava専用プロセッサ「MB92901」を搭載した携帯情報端末「io」を展示した（写真4）．内部のボードについては，KDDI研究所が開発し，ユニコムオートメーションが製造した．

　SVG（scalable vector graphics）形式のWebブラウザを用いて，地図などを表示できる．簡単な動画なども表示できる．タッチパネル式のディスプレイを備えている．OSにはJTRONを用いており，PersonalJavaに対応している．筐体の大きさは80mm×140mm×39mm．

〔写真4〕JavaチップとJTRONを搭載したPDA 「io」

　このほかにも，Java関連製品として，Javaを用いたPDAや携帯電話などが会場のあちこちのブースで展示されていた．

●SH-4に対応したμITRON仕様OSのアプリケーション開発環境

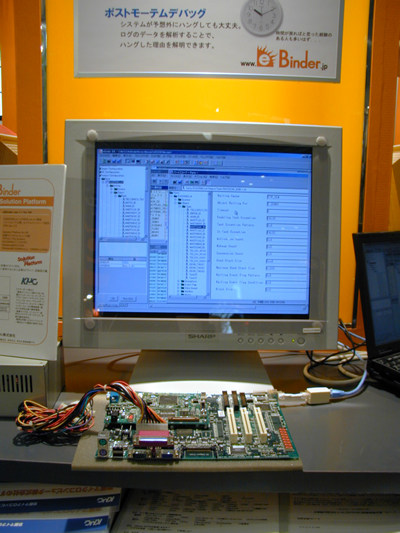

　イーソルは，同社のμITRON4.0仕様のOS「PrKERNELv4」専用のアプリケーション・ソフトウェア開発ツール「eBinder ver.1.1 for SH」のベータ版を展示した（写真5）．日立製作所のSH-4プロセッサ専用に開発された．正式版の出荷は，2002年初めの予定．ターゲット・ボードは京都マイクロコンピュータ製．本ツールは，Windows 98/NT/2000をOSとするパソコン上で動作する．デバッガとして，GNU gcc3.0を用意する．なお，ARM7プロセッサに対応したeBinderはすでに出荷されている．

〔写真5〕eBinder ver.1.1 for SHのベータ版　正式版の出荷は2002年初め．ボードは京都マイクロコンピュータ製．

●ATA Serialバス・プロトコル・アナライザ

　東陽テクニカは，米国Computer Access Technology社（CATC）が開発したATA Serial（シリアルATA）バス・プロトコル・アナライザ「SA001UAA-US」を展示した．東陽テクニカは，本アナライザの国内販売代理店である．

　ATA Serialとは，現在，ハード・ディスク装置などに用いられているパラレル方式のATAバスに対して，転送速度が高速化された規格である．データの転送に用いるケーブルは，1本になる．米国Intel社や米国Quantum社などが規格化を進めている．この規格を用いた製品は，2002年末ごろに出荷される見込みだという．

　本アナライザは，ATA Serial規格のうち，「SerialATA/1500」という仕様に対応している．この仕様のデータ転送速度は1.5Gbpsである．なお，ATA Serial規格のロード・マップでは，今後，3Gbps，6Gbpsと転送速度が上がっていく予定．

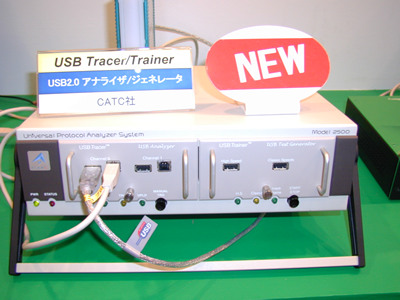

　このほか，東陽テクニカは，CATC社のUSB2.0プロトコル・アナライザ/ジェネレータなども展示した（写真6）
