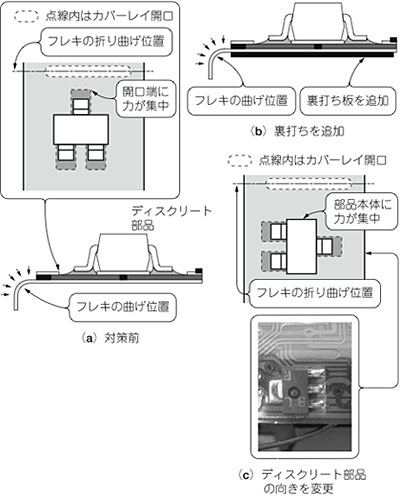

図8-1 軽く曲げただけなのにパターンが断線したあるカメラのFPC
部品ランドのカバーレイ（表面保護用フィルム）開口端でパターンが断線した
- 開発の初期段階では，FPCを立体的にとらえ，まず外形を決めていく．最近では3次元CADを利用し，機構部品の隙間をぬうように設計する．
- 機能の中心となる基板との接続方法を検討し，さらに外形を確定する．当然，この段階で1シートからの抜き数（シートの大きさはメーカに依存）や表面処理などといったコスト面，供給面についても検討する．
- 次にパターン設計を行う．このとき初めてFPCが立体的な検討から平面的な検討に移行することになる．
- 実際にFPCを製作し，部品を実装する．それを製品に組み込み，作業性も含めた最終検討を行う．
今回のミスは，1），2）の立体的な検討から，3）の平面的な検討に移行する段階における見落としになります．
