3）ハイスピード受信感度
USB2.0信号の振幅が低いため，受信回路の感度は
重要な役割を果たします．ある規定のレベルを超えた 信号を正式な信号として認める必要があります．また，あるレベル以下のものをノイズとして無視する必要があります．
この評価を可能にするのはUSB2.0で新しく定義されたTest_SE0_NAKモードです．このモードでは，周辺機器は受信したすべてのINという要求に対して，NAKという返事を返します（図4）．周辺機器をTest_SE0_
NAKに設定して，データ送信回路からINを送り続けます．データ送信回路の出力レベルを少しずつ小さくして，周辺機器がどのレベルで返事を返さなくなるのかを測定します．それによって規定の感度に合っているかどうかがわかります．

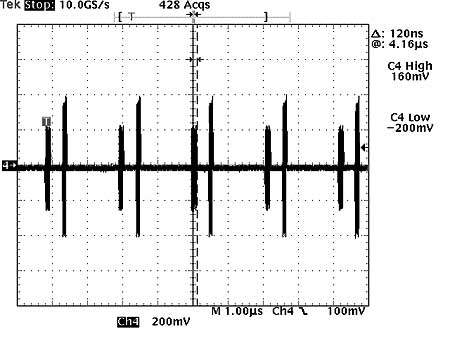

〔図4〕ハイスピード受信感度
ハイスピード・モードでの受信感度は広帯域の差動プローブを用いて測定した．データ送信回路は繰り返しIN
パケット（より振幅の小さな信号）を送信する．周辺機器はNAKというパケットで応答する．電圧レベルは，周辺機器がすべてのIN
に対して応答しなくなるまで減少する．
