2）ハイスピード・チャープ
ハイスピード対応の周辺機器がホストからリセットをかけられるとき，ハイスピード検知ハンドシェイクに入ります．その最初の段階として，周辺機器はハイスピード・チャープという信号を送信します（チャープ信号とは，時間とともに周波数が変化する信号）．接続しているホストやハブがUSB2.0対応であれば，その信号を検知して応答し，両側がハイスピード・モードに入ります．ホストやハブがUSB2.0対応でなければ応答しないので，周辺機器との通
信はフルスピードになります．このハンドシェイクの例を図3に示します．この評価項目では，周辺機器が送るチャープが仕様のタイミングや電圧に合っているかどうかを確認します．

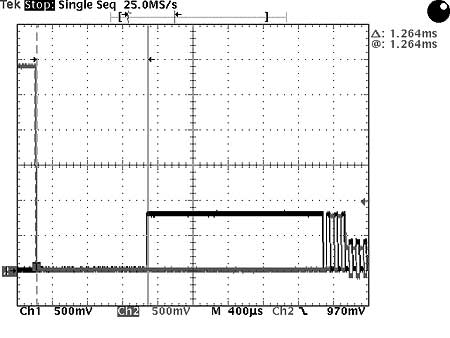

〔図3〕ハイスピード・チャープ
ハイスピード・チャープは広帯域の一端可動プローブで測定された．チャネル1はD−，チャネル2はD＋である．D＋の信号は立ち上がり，その後ホストがリセットをかけるときに立ち下がっている．その少し後からD−は3msで立ち上がっている．その後D＋とD−は，数msの間，規定された周波数で発振している．6回目の発振の後，すぐにターミネーションが作動する．
