●リファレンス・デザインの情報をWebで公開 Springboard診断リファレンス・モジュールのブロック図を示します（図5）．このモジュールによって使用されるアプリケーション・プログラムとドライバ・ソフトウェアはフラッシュ・メモリに常駐します．2Mバイトのフラッシュ・メモリには，ロットの備える自動起動の機能を利用して，2本のチップ・セレクトの一方であるCS0を介してアクセスします．

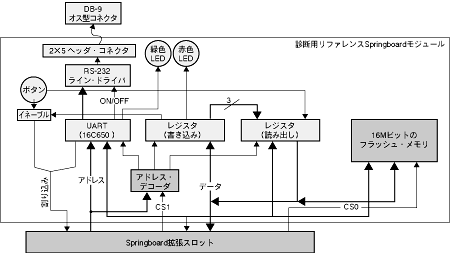

〔図5〕Springboard診断リファレンス・モジュール モジュールのアプリケーション・ソフトウェアとドライバ・ソフトウェアは2Mバイトのフラッシュ・メモリに常駐する．2本のチップ・セレクトのうちのいずれかを介してフラッシュ・メモリにアクセスする． もう一方のチップ・セレクトCS1は追加のデコード回路につながっており，複数のペリフェラルをSpringboardバスに接続します．ペリフェラルの一つであるUARTはRS-232ライン・ドライバと接続されており，外部のシリアル・デバイスと通 信するためのシリアル出力を実現しています．RS-232ライン・ドライバはUARTによって制御されており，余計な電力消費を最小限に抑えています．レジスタでは，赤色LEDとプッシュ・ボタンにつながる割り込みイネーブルが制御されています． このモジュールの詳細は，Handspring社のWebサイトの「Application Note 03: Diagnostic Reference Module」に記載されています．他のリソースもここに示されています．参考となるその他のURLとしては， http://www.handspring.com/company/presskit/Springboard_Whitepaper.pdf （Springboardプラットホームの技術資料）， http://www.handspring.com/ developers/documentation.jhtml （開発製品ガイド）， http://www.handspring.com/developers/hsdev7steps.jhtml （簡単なモジュールの開発）， http://www. handspring.com/developers/tech_notes.jhtml （各種のアプリケーション・ノート）， http://www.hand spring.com/developers/sw_dev.jhtml （開発ツール）， http://www.palmos.com/dev/tech/tools/cw/ （米国Metrowerks社のCodeWarrior）などがあります． Handspring社 Miles Brown ◆筆者プロフィール◆ Miles Brown．米国Handspring社（カリフォルニア州Mountain View）の開発者テクニカル・サポート・エンジニア． 同社への問い合わせは， TEL+1-650-230-5000または「http://www. handspring.com/」まで． （Portable Design誌，2001年2月号より）
