ここでは，クリスマス・ツリーなどを飾り付けるLEDの駆動回路を製作する．携帯音楽プレーヤの音や，マイクから拾った音に反応して光り方が変わる．（編集部）

※第1回の「音楽に合わせてぴかぴか光るLEDボックス」の記事はこちら．

※第2回の「二つのヘッドホンを接続できる3色LED付き分配アダプタ」の記事はこちら．

　米国Apple Computer社のiPodをはじめとする携帯音楽プレーヤと接続して動作するアクセサリの製作記事の第3回です．今回はイルミネーションをドライブする回路です（写真1）．

●仕様はシンプルに

　回路と機能は本シリーズのPart1を基本にしていますが，写真2のように部品点数はずっと少なくなっています．直流4.5Vの電源で動作します．基板の下の方にLEDが取り付けてありますが，これは点灯動作確認用です．イルミネーション用LEDは，その左のトランジスタに接続します．

　OPアンプの未使用のユニットを用いてマイクロホン・アンプを基板の空いている部分に組み込めば，周囲の音に反応してLEDを点滅させることができます．写真1をクリックすると，QuickTimeMovieファイルが開き，音声に反応して光りかたが変わるようすが見られます．

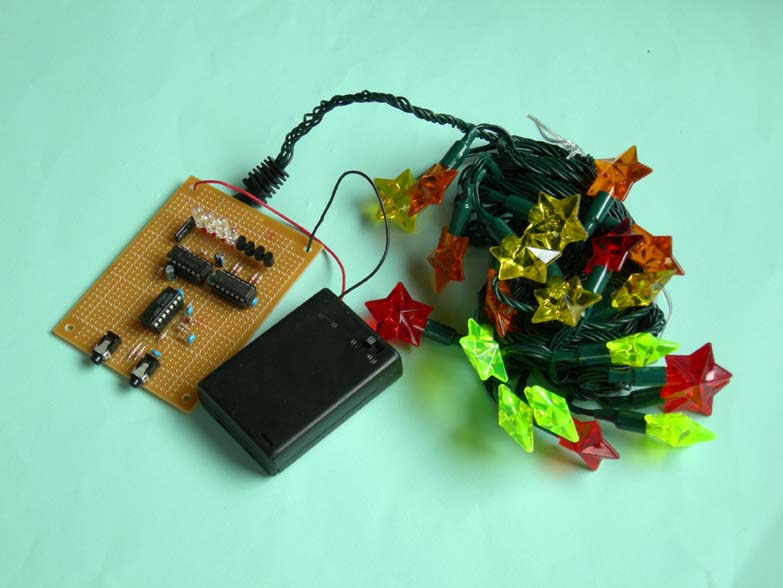

写真1　製作するイルミネーション駆動装置
写真をクリックするとQuickTimeMovieファイルが開き，動作のようすを見られる．なお，QuickTimeはApple Computer社のWebページから入手できる．
写真中の黒い箱は電池ボックス．今回は3個の単3乾電池を使用する．

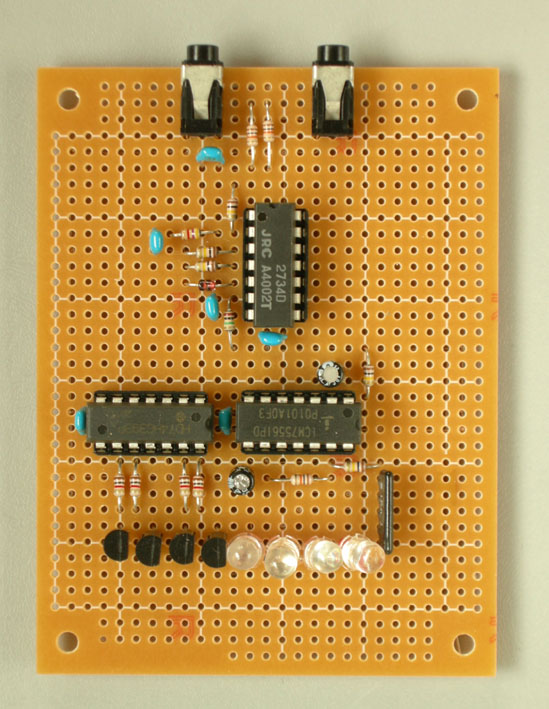

写真２　部品を取り付けた後の基板
