プログラム済みのPICマイコンを使うことが前提なので，部品点数はそれほど多くありません．前回よりずっと楽に組めます．

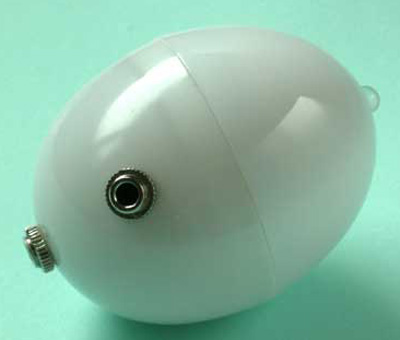

写真1 製作する3色LED付き分配アダプタ（卵形ケースの場合）
写真をクリックするとQuickTimeMovieファイルが開き，動作のようすを見られる．なお，QuickTimeはApple Computer社のWebページから入手できる
●必要な工具と使用部品
製作に必要な工具と使用部品は以下のとおりです．
1）はんだごて：出力17W〜20W程度，先の細いもの
2）糸はんだ：径0.8mm〜1mm程度
3）ニッパ，ドライバ
4）のこぎり：基板切断用，目の細かいものならば木工用でも可
5）ドリル：5mmと6mm径の穴があけられるもの
図1に回路図を示します．プリントアウトして，配線した個所をマーカなどで印を付けながら作業を行うと，ミスが起こりにくくなります．
部品表を表1に示します．書き込み済みPICマイコンを含むこれらの部品は製作キットとしてマルツ電波で購入できます．
| ※電子部品販売のマルツ電波は2006年9月3日（日），東京・秋葉原のマルツメイク館にて，本製作記事で紹介したアクセサリ機器を作る「電子工作セミナ」を開催します． |

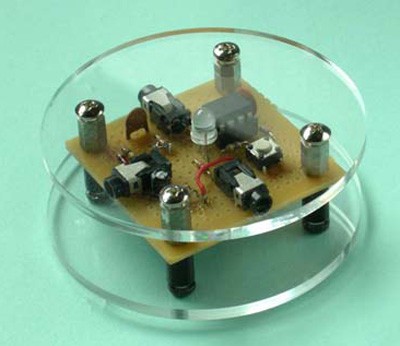

なお，PICマイコンのプログラムは公開されています．ここを右クリックして，「選択したファイルを保存する」を選ぶとダウンロードできます．HEXファイルはこちらです．写真1の卵形ケースは東急ハンズで購入したものですが，外観にこだわる必要はありません．例えば，写真2のようにアクリル円板に乗せるなど，好みの形にしあげてください．
※画像をクリックすると表示を拡大できます

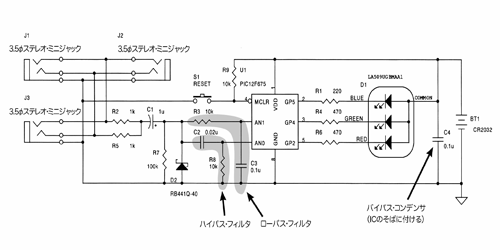

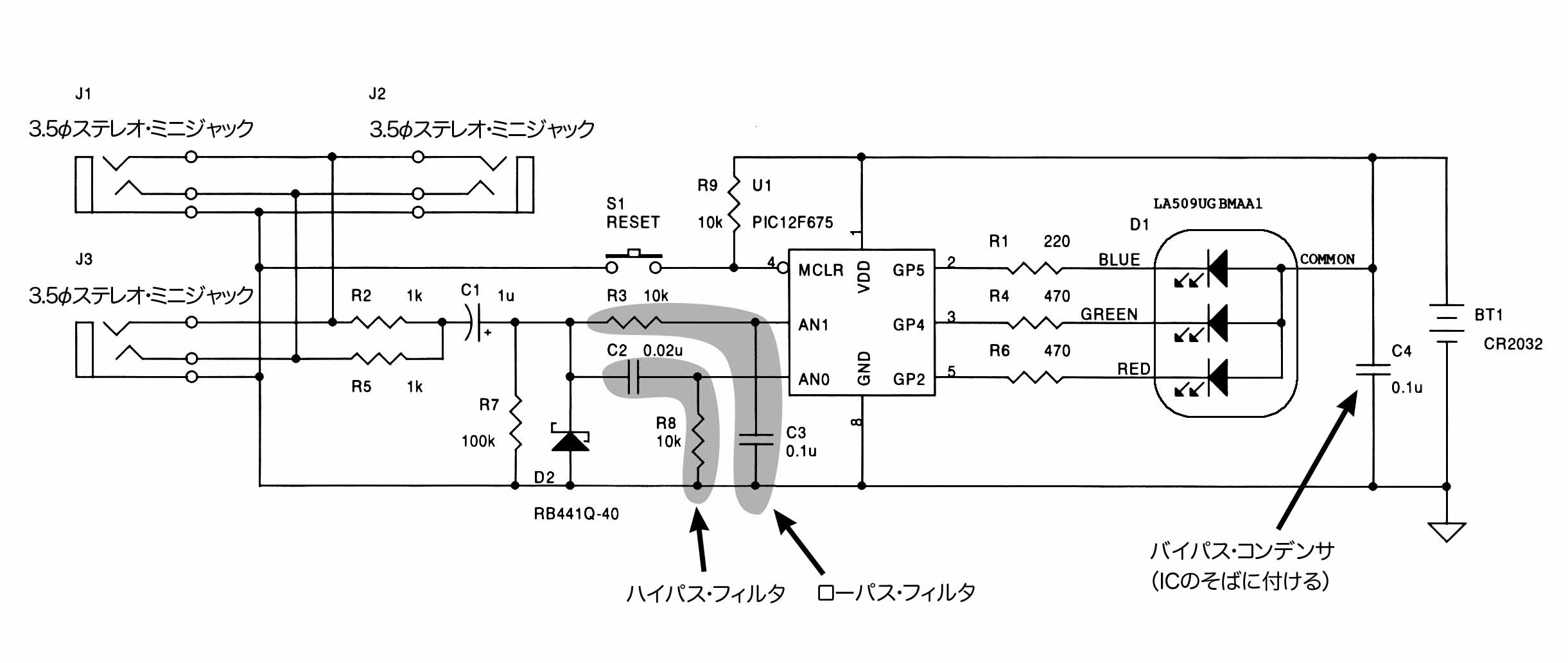

図1 製作する3色LED付き分配アダプタの回路図
表1 部品表
