ここでは，iPodなどの携帯音楽プレーヤから入力されるオーディオ信号に合わせ，ぴかぴかと点滅を繰り返すLED搭載ボックスを製作する．使用している部品はOPアンプや高輝度LED，汎用タイマICなどで，いずれも秋葉原などのパーツ・ショップから入手できる．（編集部）
●どこにもないものを作ろう
米国Apple Computer社のiPodをはじめとする携帯音楽プレーヤと接続して動作するアクセサリ（周辺機器）を自作しました（写真1）．電池で動き，音楽に合わせLEDランプがピカピカと点滅します．すべての部品は秋葉原などのパーツ・ショップから入手でき，はんだ付けの腕前がそこそこあれば，無調整で動作します．デザインも好みのものにできます．

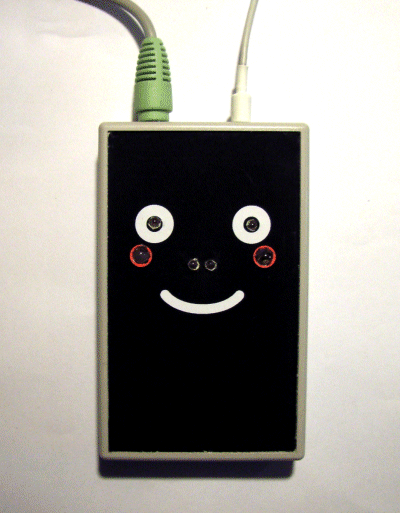

写真1 製作する携帯音楽プレーヤのアクセサリ
●必要な工具と使用部品
製作に必要な工具と使用部品は以下のとおりです．
- はんだごて：出力17W〜20W程度，先の細いもの．
- 糸はんだ：径0.8mm〜1mm程度．
- ニッパ，ドライバ
- のこぎり：基板切断用，目の細かいものならば木工用でも可．
- ドリル：3.2mm径の穴があけられるもの．
図1に回路図を示します．プリントアウトして，配線した個所をマーカなどで印を付けながら作業を行うと，ミスが起きにくくなります．
部品表を表1に示します．これらの部品は製作キットとして，マルツ電波でも購入できます．
※画像をクリックすると表示を拡大できます

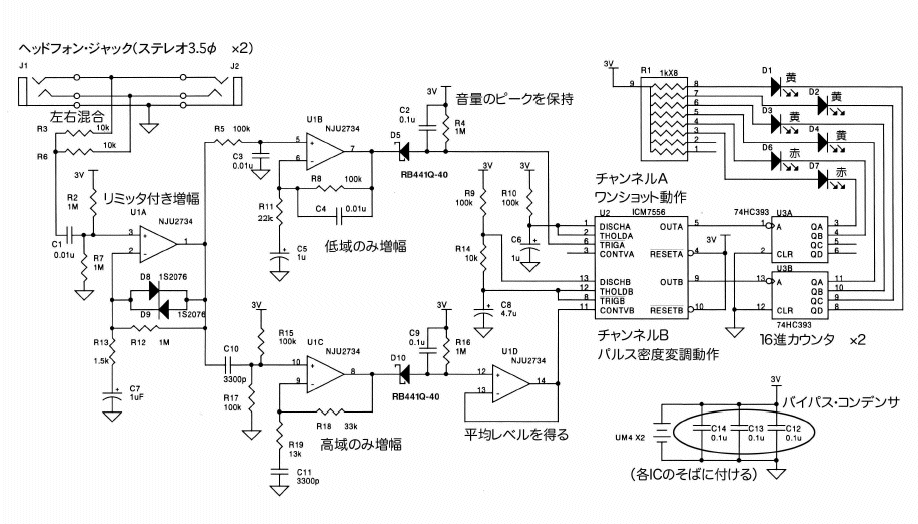

図1 製作するLEDボックスの回路図
| 部品番号 |
定格または
型名 |
部品の詳細 |
備考 |
| BT1 |
単四型乾電池2本 |
−−−− |
−−−− |
| C1 |
0.01μ |
セラミックまたは積層セラミック・コンデンサ |
−−−− |
| C2,C9,C12,C13,C14 |
0.1μ |
同上 |
−−−− |
| C4,C3 |
4700p |
同上 |
−−−− |
| C5,C6,C7 |
1μ |
25Vまたは50Vのアルミ電解コンデンサ |
高さ5mmのもの |
| C8 |
4.7μ |
同上 |
−−−− |
| C10,C11 |
3300p |
セラミックまたは積層セラミック・コンデンサ |
−−−− |
| D1,D2,D3,D4 |
LED |
黄色または橙の高輝度タイプ |
−−−− |
| D6,D7 |
LED |
赤の高輝度タイプ |
−−−− |
| D5,D10 |
RB441Q-40 |
小信号用ショットキー・バリア・ダイオード |
−−−− |
| D8,D9 |
1S2076A |
小信号用シリコン・ダイオード |
−−−− |
| J1,J2 |
EX387GLB |
ステレオ用ヘッドホン・ジャック |
EX345GLBでも可 |
| R1 |
1kX8 |
8個入り集合抵抗 |
−−−− |
| R2,R4,R7,R12,R16 |
1M |
1/6W （1/4Wの小型も可）5％カーボン |
茶黒緑 |
| R3,R6,R14 |
10k |
同上 |
茶黒橙 |
| R5,R8,R9,R10,R15,R17 |
100k |
同上 |
茶黒黄 |
| R11 |
22k |
同上 |
赤赤橙 |
| R13 |
1.5k |
同上 |
茶緑赤 |
| R18 |
33k |
同上 |
橙橙橙 |
| R19 |
13k |
同上 |
茶橙橙 |
| IC1 |
NJM2734 |
4回路入りＯＰアンプ（電源電圧が1.8Vからと低いタイプ） |
新日本無線 |
| IC2 |
ICM7556 |
デュアル汎用タイマ |
Intersil社など |
| IC3 |
74HC393 |
デュアル16進カウンタ |
−−−− |
| 接続ケーブル |
−−−− |
オス-オスのピン・プラグ（携帯音楽プレーヤとの接続に利用） |
−−−− |
| ケース |
LM-100B |
タカチ |
黒 |
| ユニバーサル基板 |
ICB-293 |
サンハヤト |
−−−− |
| 配線用ビニール・コード |
−−−− |
被覆込みで径1mm以下の細いもの |
−−−− |
| エンパイア・チューブ |
−−−− |
配線の絶縁とＬＥＤのはかま用 |
−−−− |
| φ2.6X5セルフタッピング・ビス |
−−−− |
基板取り付け用に2本 |
ケースに付属する場合もあり |
表1 部品表
●低音で赤のLEDが，高音で黄色のLEDが点滅
本機には2個のヘッドホン・ジャックが付いていますが，内部では互いに接続されていて，入力・出力の区別はありません．ジャックからもらった音楽信号はアナログICで増幅されます．これは，ディジタルICを動作させるためです．この際，振幅制限を行って強弱の度合いを抑えています．処理された信号は低音と高音に分離します．低音側は赤のLEDの点灯状態を変化させる信号，高音側は黄色いLEDの点滅周期を短くさせる信号です．
|
