| 日本テクトロニクス（株）は，TLA700シリーズのロジック・アナライザとオシロスコープをシームレスにつなぐiLink(TM)ツール・セットを提供しています．iLink(TM)ツール・セットを利用すると，多数チャネルのアナログ特性を簡単に，そして高速に検証できます． |
近年のディジタル回路はさらなる高速化，シリアル化が進み，タイミングなどの設計マージンが減少しています．これは，今まで許容可能であったディジタル信号品質でも，誤動作を引き起こす可能性があることを意味しています．したがって，設計者はディジタル信号の検証の際，アナログ特性を同時に観測することが重要となります．
TLA700シリーズ・ロジック・アナライザでサポートされる「iLink(TM)ツール・セット」はロジック・アナライザをシームレスにオシロスコープに接続し，多数チャネルのアナログ特性を簡単に，そして高速に検証可能にします．
|
|
iLinK(TM)ツール・セットは以下の3機能の総称です
- iView(TM)： ロジック・アナライザ管面上にオシロスコープのアナログ信号を時間相関表示可に
- iConnect(TM)： ワンプロｰビングでディジタル，アナログ信号の同時取り込みを可能に
- iVerify(TM)： オシロスコープのアイ・ダイアグラム・データを利用して，一度に複数チャンネル（最高408チャンネル）のアナログ検証を可能に
●iView(TM)によりアナログ・ディジタル信号を時間相関同時表示
iView(TM)機能により，TDSシリーズ・オシロスコープで取り込んだアナログ波形を内蔵オシロスコープのようにTLAシリーズのデータ・ウインドウ内に転送し，ロジック・アナライザ・データと時間相関を取って表示させることができます．最高性能から普及クラスのさまざまなオシロスコープと組み合わせられ，シグナル・インテグリティはもちろんのこと，ミックスト・シグナル解析など，ディジタル・データとアナログ信号を関連付けての解析に威力を発揮します．

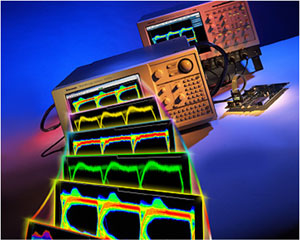

[図1] iView(TM)表示例
|
iView(TM)がサポートするオシロスコープ
・CSA7000/Bシリーズ
・TDS7000/Bシリーズ１
・TDS6000シリーズ
・TDS5000シリーズ
・TDS3000/Bシリーズ2
・TDS2000/1000シリーズ3
・TDS700C/Dシリーズ4
・TDS600Cシリーズ
1) バージョン1.2以上であることが必要です
2) TDS3GM型RS232C/GPIBインターフェース，あるいはTDS3GV型GPIB/RS232C/VGAインターフェースが必要です
3) TDS2CMA型コミュニケーション・インターフェースが必要です
4) TDS700CシリーズはTDS784C/754C型のみのサポートです
* オシロスコープとの接続にはOpt.1C型iView(TM)用接続ケーブルが必要です |
|
●iConnect(TM)によりワンプロ-ビングでロジック・アナライザとオシロスコープに信号を取り込み
TLA7Axxロジック・アナライザ・モジュール用プローブP6860型，P6880型，またはP6810型をターゲットに接続することで，ロジック・アナライザとオシロスコープからディジタル，アナログ信号を同時に取り込むことが可能です．これらのプローブは0.7pFの低容量を実現しており，さらにDUTに負荷を与えるダブル・プロービングを行うことなくオシロスコープに信号を導けるので，より信頼性の高いシグナル・インテグリティ評価が行えます．

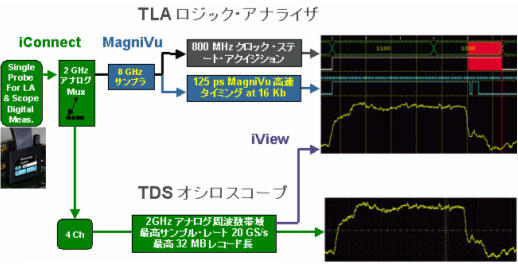

[図2] iConnect(TM)概念図
■iVerify(TM)により一度に複数チャネル（最高408チャネル）のアナログ検証を可能に！
iView(TM)機能とTLA7Axx型モジュールが提供するiConnect(TM)（アナログMux機能）を利用し，TDS7000/Bシリーズなどの高性能オシロスコープから複数チャネルのアイ・ダイアグラム・データをロジック・アナライザに転送し，高速バスのアナログ特性を一度に検証することを可能にします．ヒストグラム，アイ・リミット，マスク・テスト，スロープなどを測定できます．
[図3] iVerify(TM)表示例
|
iVerify(TM)必要システム構成
ロジック・アナライザ
本体：TLA715型またはTLA721型
モジュール：TLA7Aｘｘ型モジュール
ディジタル・オシロスコープ
（下記のいずれか１台）
・TDS7000/Bシリーズ
：TDS7704B型，TDS7404/B型
TDS7254/B型，TDS7154/B型，
TDS7104型，TDS7054型
・TDS6000シリーズ
：TDS6604型，TDS6404型
・TDS5000シリーズ
：TDS5104型，TDS5054型，
TDS5034型
・CSA7000/Bシリーズ
：CSA7404/B型，CSA7154型
その他
iView(TM)ケーブル
TLAアプリケーション・ソフトウェアVer4.3 |
|
その他の主な機能：
- オート・デスキュ機能：セットアップ/ホールド・ウィンドウを自動最適設定
- プロトコル・ツール：プロトコル化されたバスの定義設定，解析表示機能をサポート
- 拡張サーチ機能：論理定義，回数指定可能なカウンタ機能などが拡張
