デバイス・アーキテクトの決断
|
|
PLD
デバイス・アーキテクトの決断
--Altera社 ARM-based Excalibur の場合 |
PLDベースのシステムが急増する中，エンジニアはディスクリート部品とPLDを組み合わせたり，PLDやASICにIPコアを実装するなど，さまざまな設計手法を利用しています．
2001年の夏，筆者ら（米国Altera社）はハード・マクロのCPUコアを内蔵したPLD「ARM-based
Excalibur（EPXA）ファミリ」を出荷しました（表1）．ARM-based
Excaliburは，柔軟性のあるプログラマブル・ロジックの領域とハード・マクロのIPコアで構成される領域（プロセッサ・サブシステム）を緊密に統合した製品です（図1）．ハードIPのサブシステムは，ARM9コアやキャッシュ・メモリ，メモリ管理ユニット，周辺回路，メモリ・コントローラなどで構成されています．
本稿では，筆者らがある特定の複雑な設計に対応するためになぜARM-based
Excaliburのようなアーキテクチャを選んだのか，また，本アーキテクチャを開発する際に，どのような点が問題となったのかについて解説します．
|
型 名
|
EPXA1
|
EPXA4
|
EPXA10
|
| CPUコア |
ARM922T
|
ARM922T
|
ARM922T
|
| 最大システム・ゲート数 |
263,000
|
1,052,000
|
1,772,000
|
| 標準ゲート数 |
100,000
|
400,000
|
1,000,000
|
| ロジック・エレメント（LE） |
4,160
|
16,640
|
38,400
|
| エンベデッド・システム・ブロック（ESB） |
26
|
104
|
160
|
| プログラマブル・ロジック領域のRAM（ビット） |
53,248
|
212,992
|
327,680
|
| シングルポートSRAM（Kバイト） |
32
|
128
|
256
|
| デュアルポートSRAM（Kバイト） |
16
|
64
|
128
|
| ユーザI/O数 |
186/246
|
434/496
|
711
|
| パッケージ（FineLine
BGA） |
484ピン/672ピン
|
672ピン/1,020ピン
|
1,020ピン
|
〔表1〕 ARM-based Excaliburファミリの概要
表にARM-based Excaliburファミリの製品と それぞれの機能を示す．現在，ローエンドの「EPXA1」からハイエンドの「EPXA10」まで，すべてのARM-based
Excaliburデバイスを出荷している．

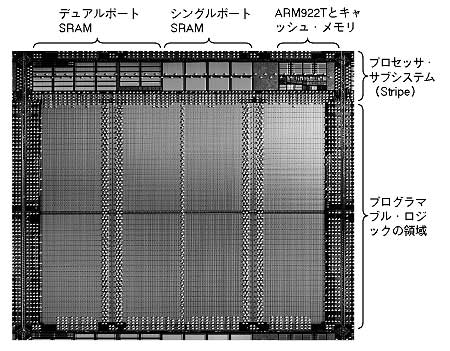

〔図1〕ARM-based Excaliburデバイスのダイ
ARM-based Excaliburデバイスのダイの写真．ハードIPのプロセッサ・サブシステム（Stripe）の領域とプログラマブル・ロジックの領域に分かれている．
|
|
