●必要な工具と使用部品
製作に必要な工具と使用部品は以下のとおりです．
- はんだごて：出力17W〜20W程度，先の細いもの．
- 糸はんだ：径0.8mm〜1mm程度．
- ニッパ，ドライバ
図1に回路図を示します．プリント・アウトして，配線した個所にマーカなどで印を付けながら作業を行うと，ミスが起きにくくなります．
部品表を表1に示します．イルミネーション用LEDは，エスティイー製で，20個のLEDを3個の乾電池で光らせます．あとの方で触れますが，本機はもっとLED数の多いイルミネーションも駆動できるので，そちらも自作してみてください．
●音の強弱で点滅したり点滅の周期が変わる
本機には2個のヘッドホン・ジャックが付いていますが，端子は互いに接続されており，入力と出力の区別はありません．ジャックからもらった音楽信号は増幅され，レベルに応じて点滅の周期を変えたり，ディジタル化して点滅信号の信号パターンとしたりします．
※画像をクリックすると表示を拡大できます

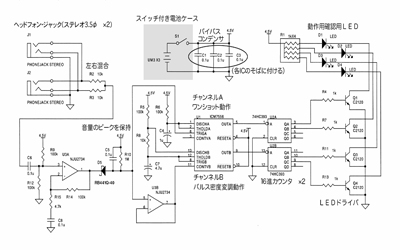

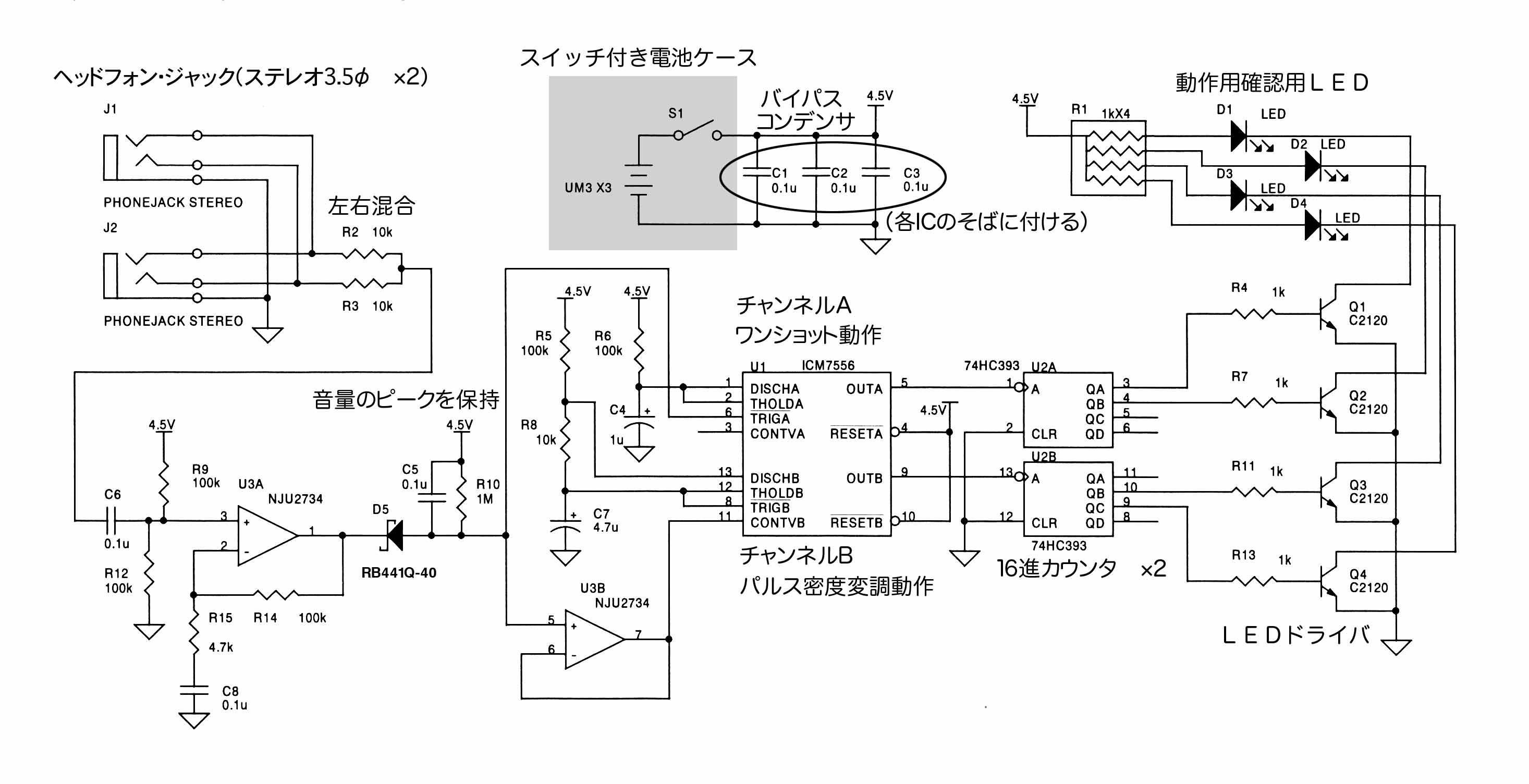

図1 製作するイルミネーション駆動装置の回路図
| 部品番号 |
定格または型名 |
商品の詳細 |
備考 |
| C1，C2，C3，C5，C6，C8 |
0.1uF |
セラミック・コンデンサまたは積層セラミック・コンデンサ |
- |
| C4 |
1uF 50V |
アルミ電解コンデンサ |
- |
| C7 |
4.7uF 35V |
アルミ電解コンデンサ |
- |
| D1，D2，D3，D4 |
LED |
高輝度タイプ |
- |
| D5 |
RB441Q-40 |
小信号用ショットキー・バリア・ダイオード |
- |
| J2，J1 |
EX387GLB |
ステレオ用ヘッドホン・ジャック |
EX345GLBでも可 |
| Q1，Q2，Q3，Q4 |
2SC2120 |
トランジスタ |
- |
| R1 |
1k |
4個入り集合抵抗 |
- |
| R2，R3，R8 |
10k |
1/6W （1/4Wの小型も可）5％カーボン |
茶黒橙 |
| R4，R7，R11，R13 |
1k |
同上 |
茶黒赤 |
| R5，R6，R9，R12，R14 |
100k |
同上 |
茶黒黄 |
| R10 |
1M |
同上 |
茶黒緑 |
| R15 |
4.7k |
同上 |
黄紫赤 |
| U1 |
ICM7556 |
デュアル汎用タイマ |
Intersil社など |
| U2 |
74HC393 |
デュアル16進カウンタ |
- |
| U3 |
NJU2734 |
4回路入りOPアンプ（電源電圧は1.8V以上） |
新日本無線 |
| ユニバーサル基板 |
ICB-293 |
サンハヤト |
- |
| 接続ケーブル |
− |
オス-オスのピン・プラグ（携帯音楽プレーヤとの接続に利用） |
- |
| 電池ボックス |
SBH331AS |
単三乾電池3個用スイッチ付きボックス |
- |
表1 製作するイルミネーション駆動回路の部品表
|
